準備工具：塑膠撬刀、螺絲刀套裝、絕緣膠布、大毛巾等。

注意事項：注意保護中控外觀，可用大毛巾鋪上

關閉鑰匙開關，請勿帶電安裝

顯示屏與主機插拔時必須斷電情況下操作

插線時請對號入座，不要硬插，插線前看下卡扣是否正確

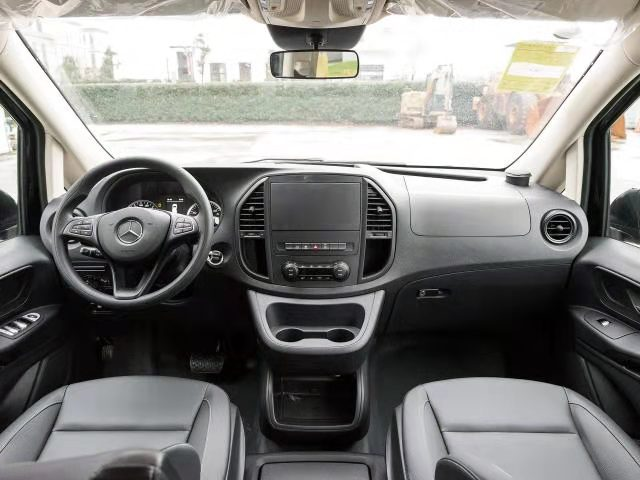

奔馳16-18款威霆原車中控圖

導航主機配件

導航主機安裝指導

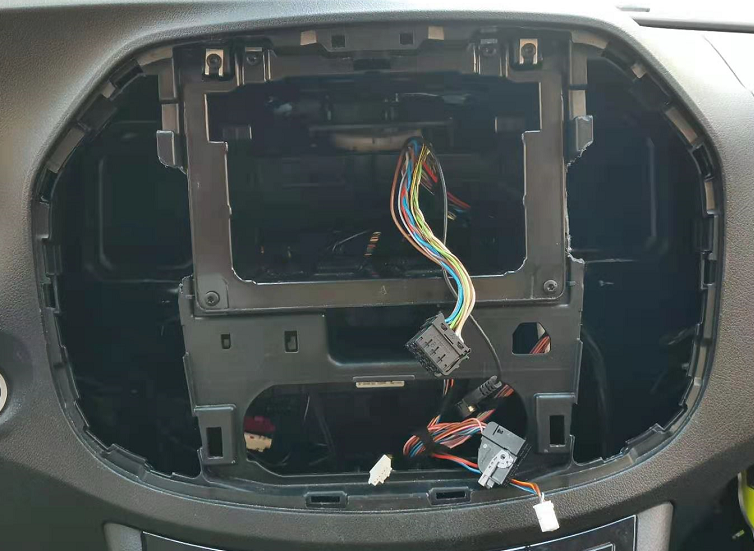

1、拆下原車中控

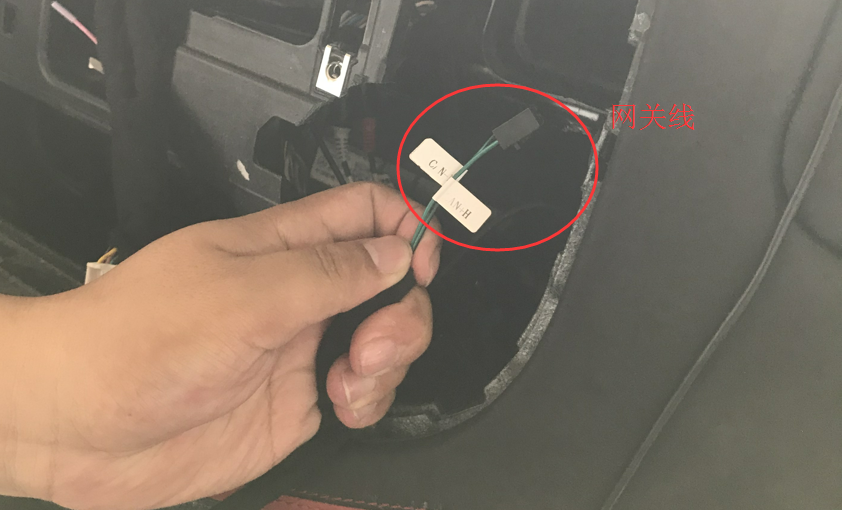

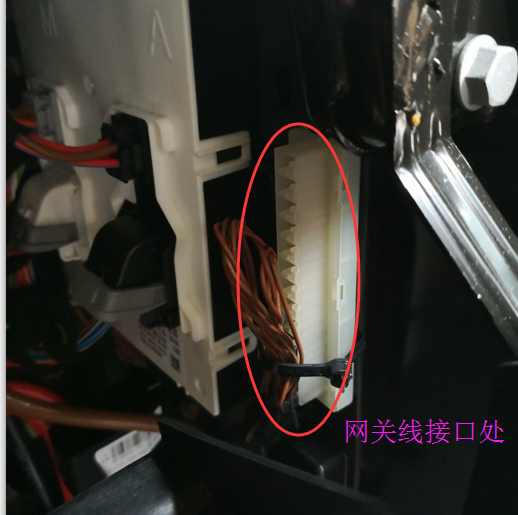

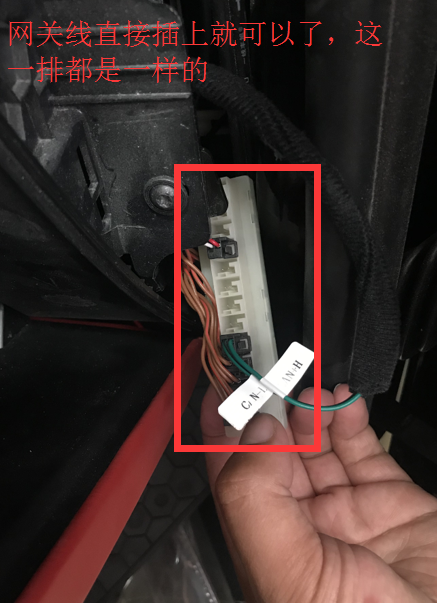

2、在儀表臺右側找到CAN網關線接口

3、下面這個是我們配的CAN網關線

4、把配件里的CAN網關線插上

5、插好網關線后跟電源線上的B1接口對插

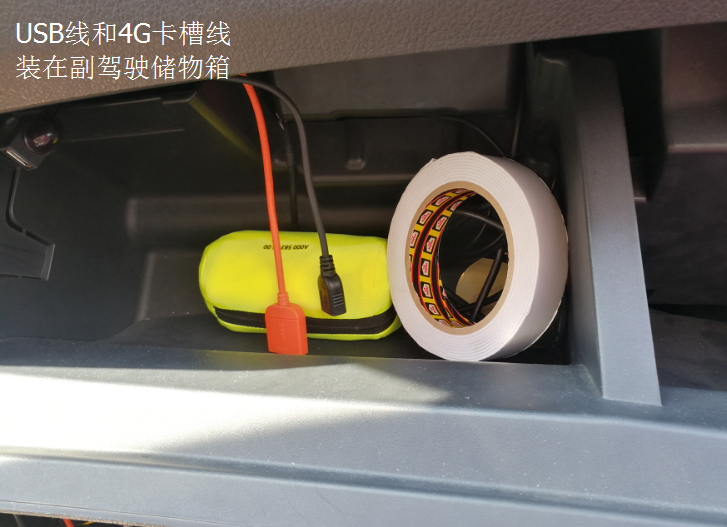

6、把4G卡槽線和USB線裝在副駕駛的儲物箱里面

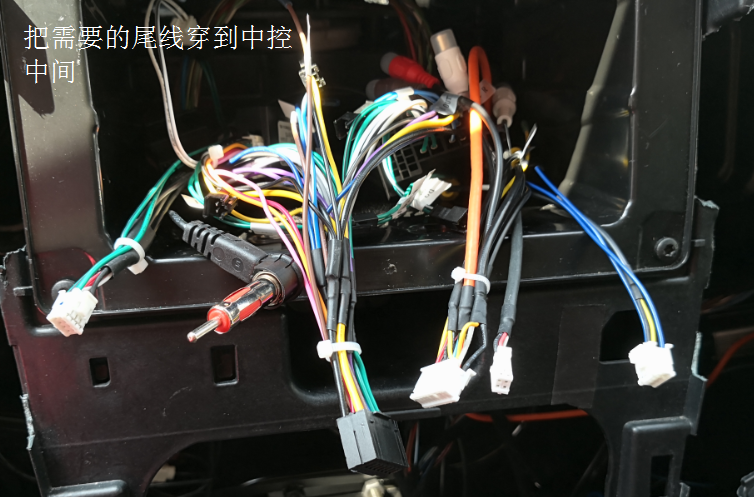

7、把尾線穿到中控中間

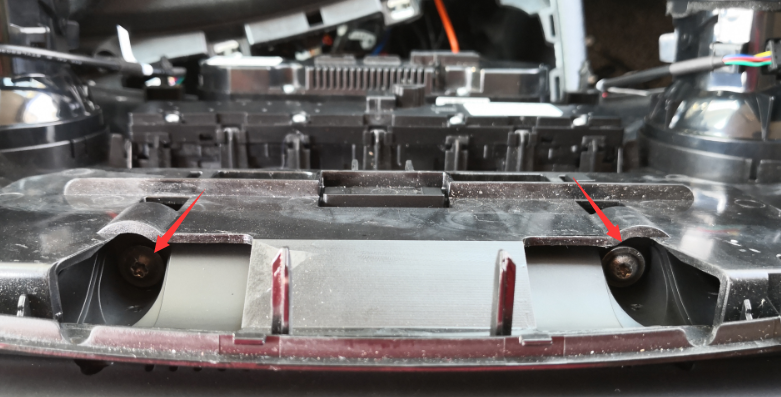

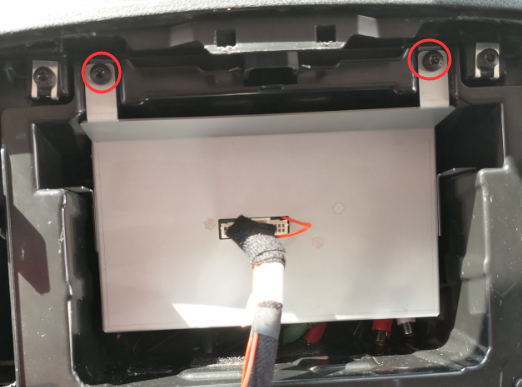

8、尾線插好后通電測試功能是否正常，功能正常后把主機固定到中控上用兩顆原車螺絲固定

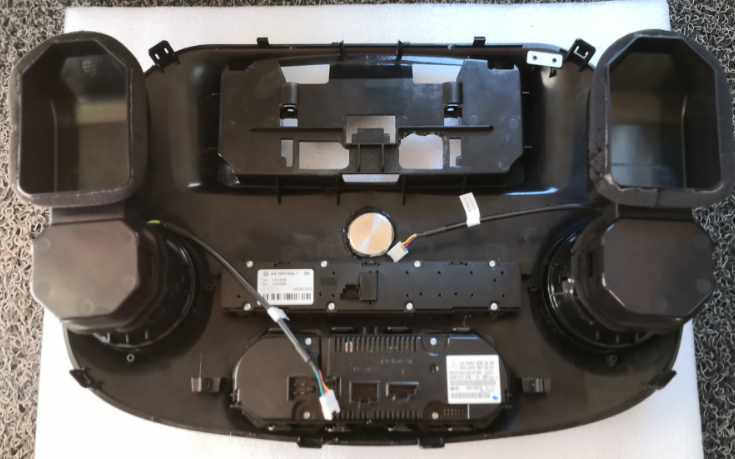

9、裝面板

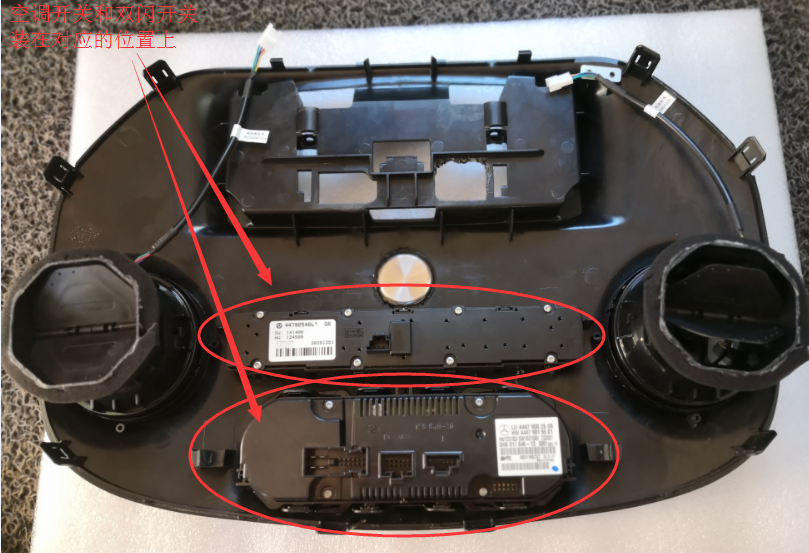

（1）把原車空調控制開關和雙閃開關裝在對應的位置上

（2）把出風口的導風件裝到出風口位置

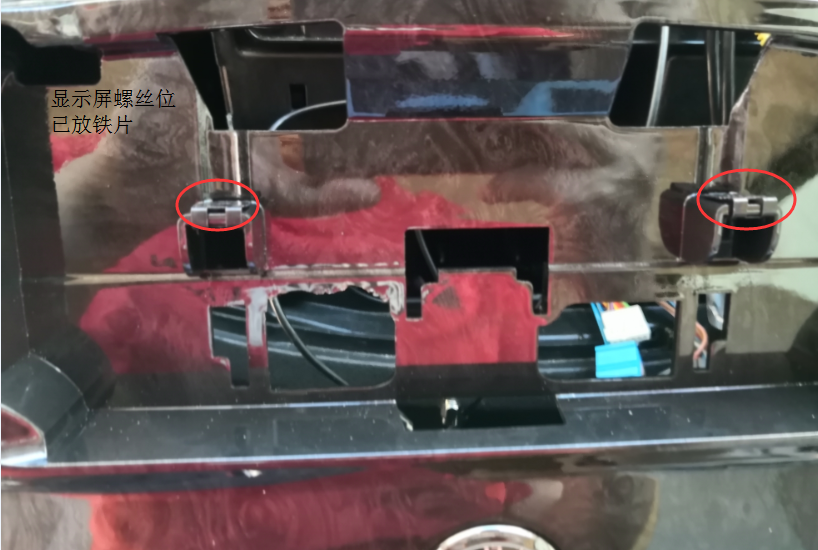

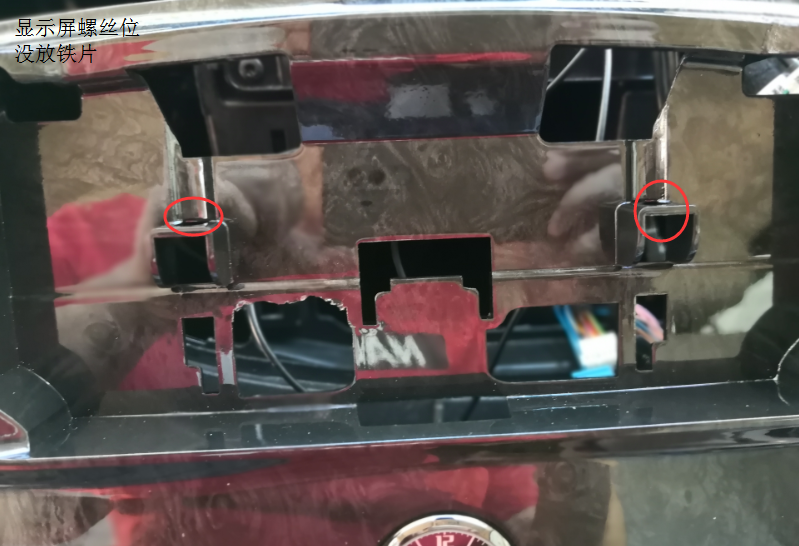

（3）把顯示屏固定螺絲的鐵片裝到面板上

(4)把顯示屏裝在面板上并用兩顆螺絲固定好

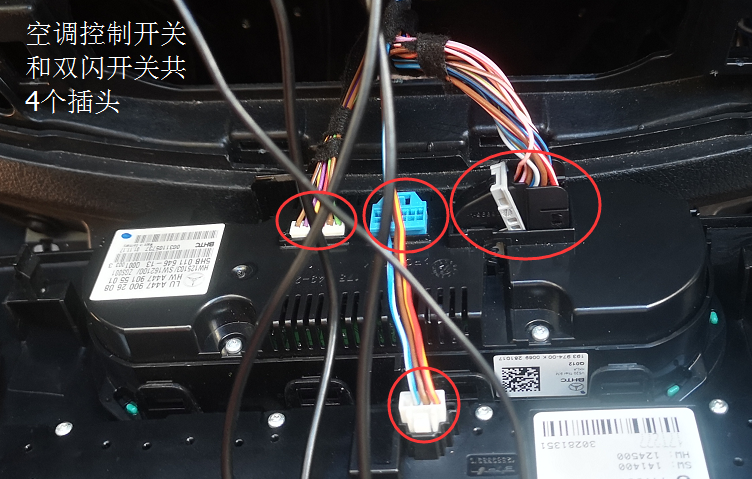

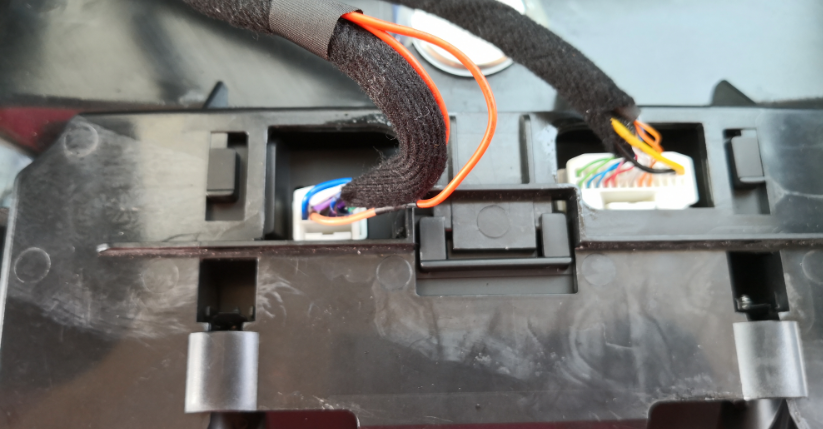

（5）把原車空調控制開關線和雙閃開關線插上

（6）顯示屏后面兩根線插上

（7）線插好后測試沒問題就把整個面板裝到中控上

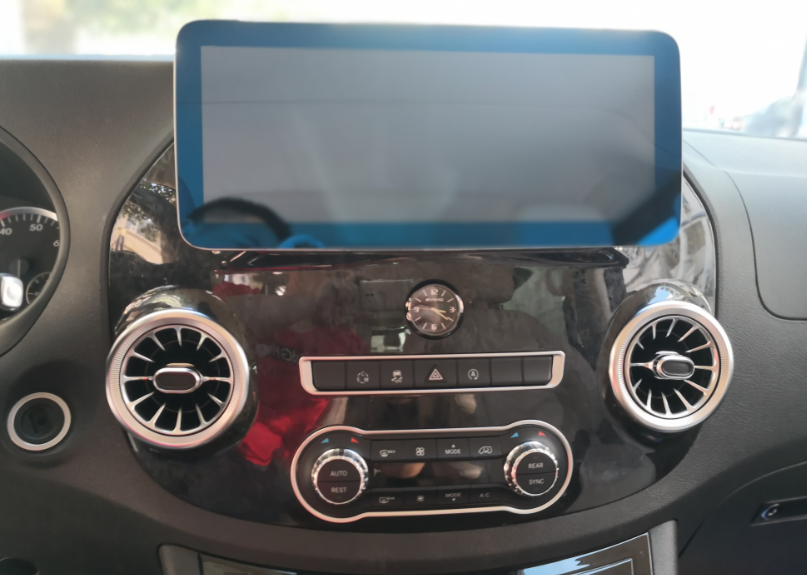

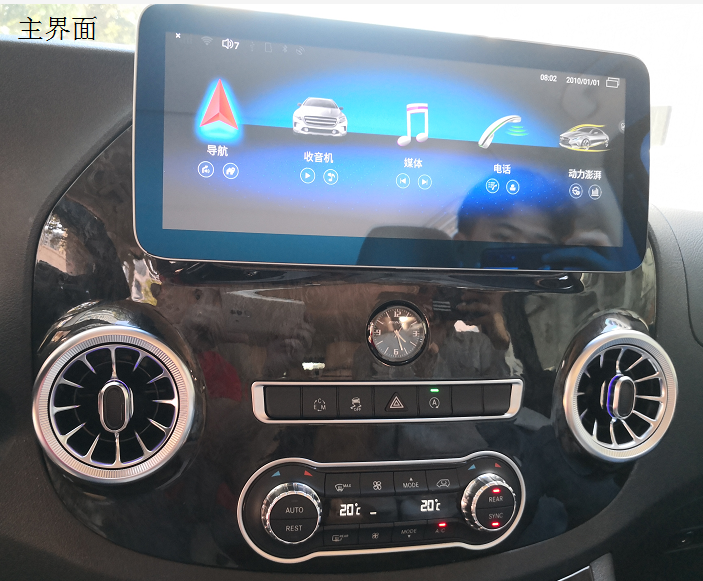

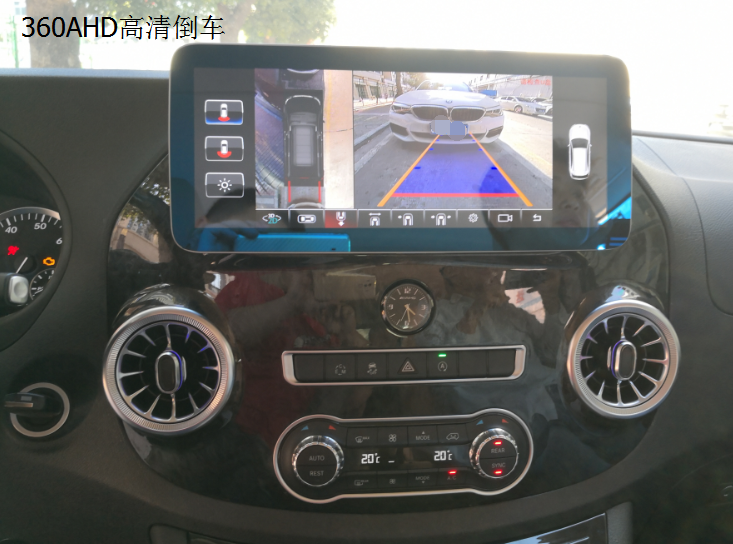

裝車效果

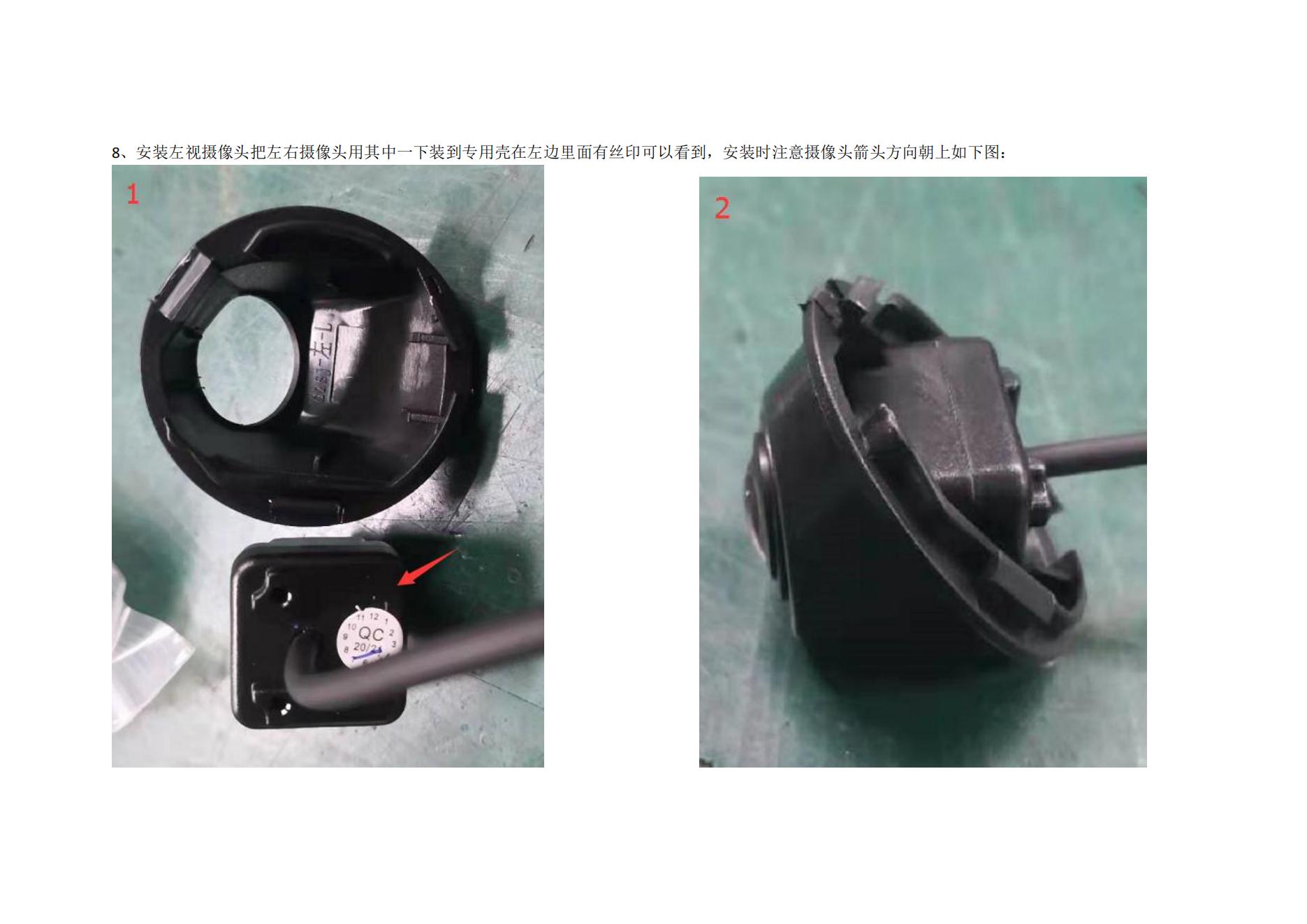

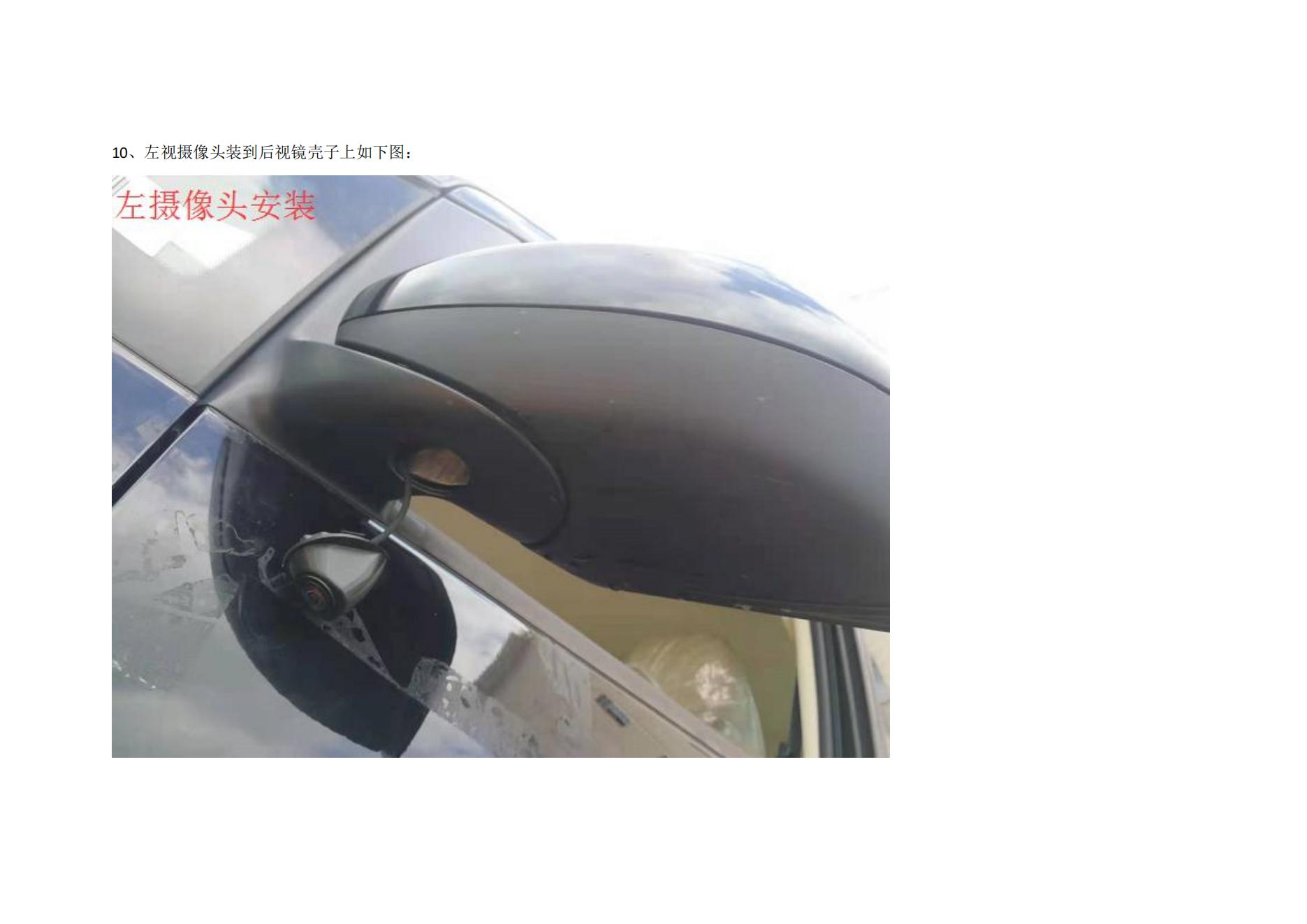

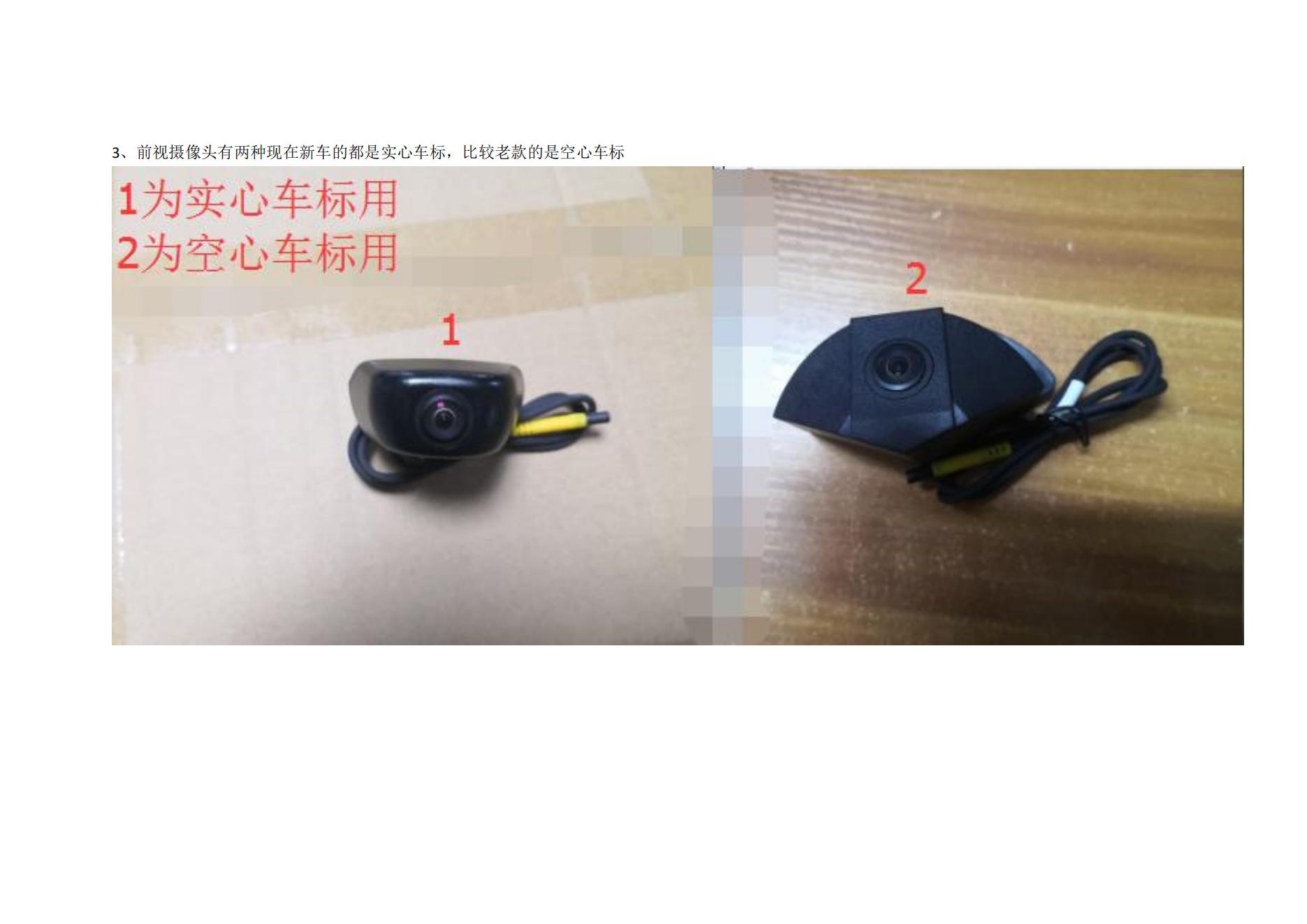

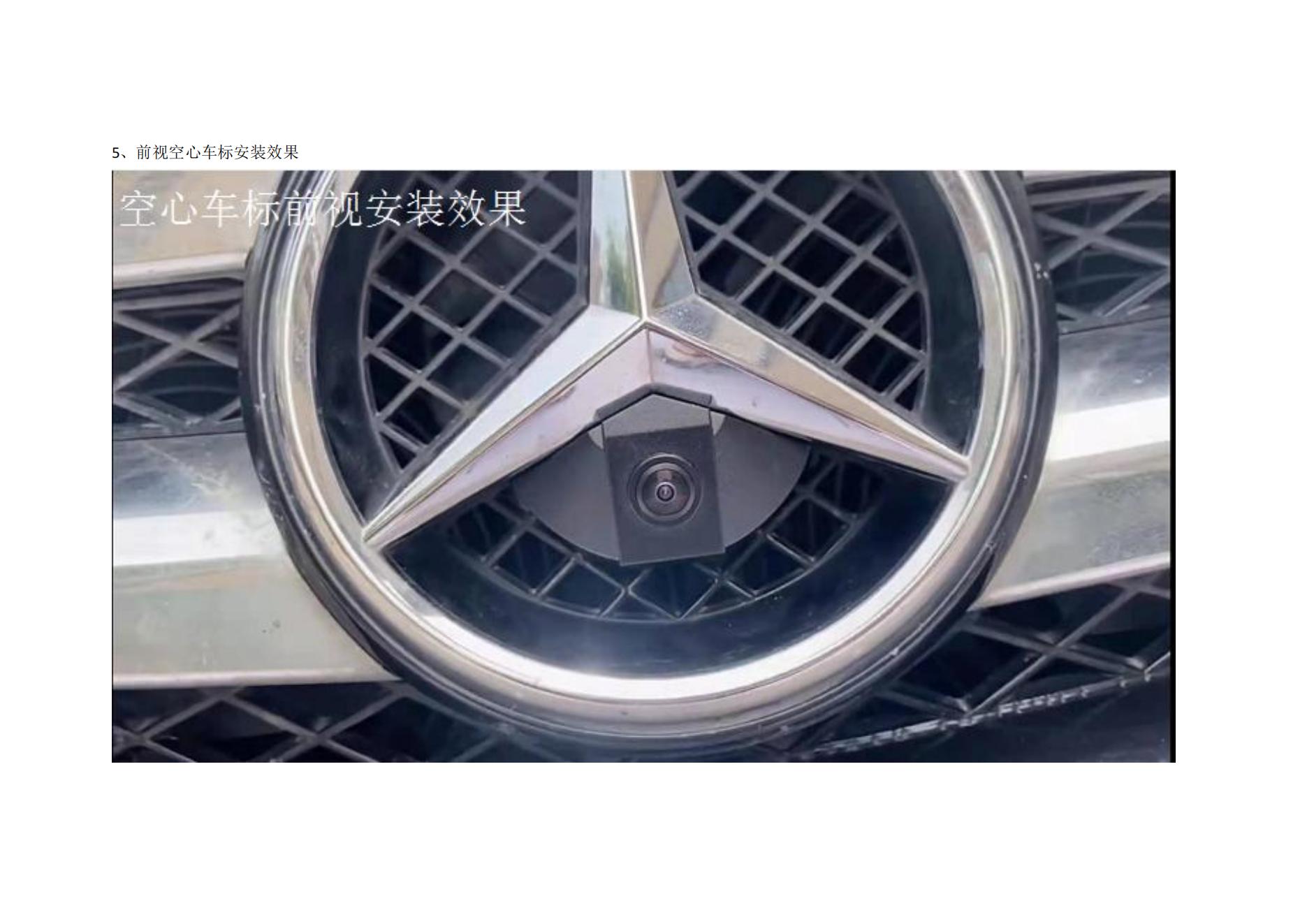

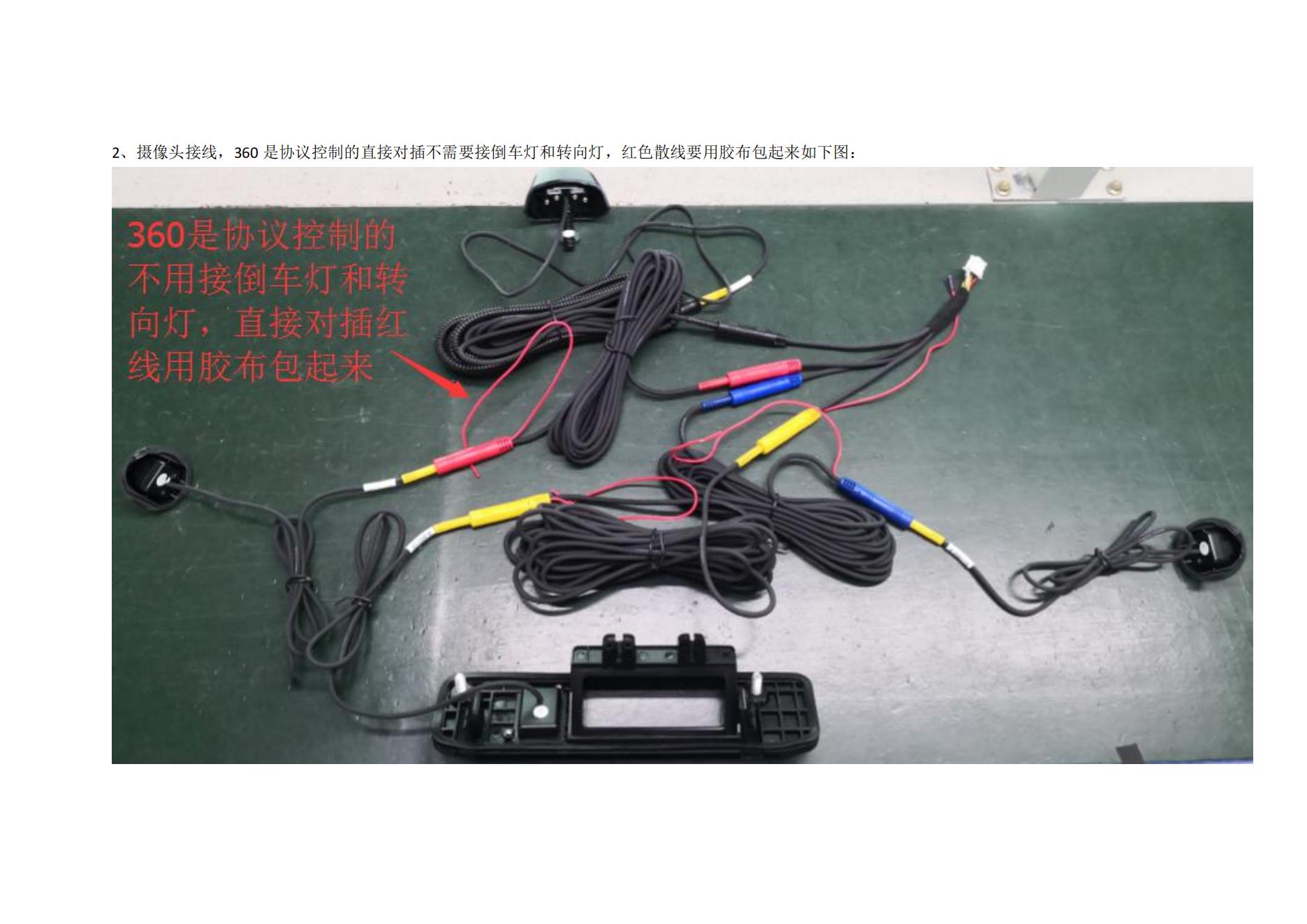

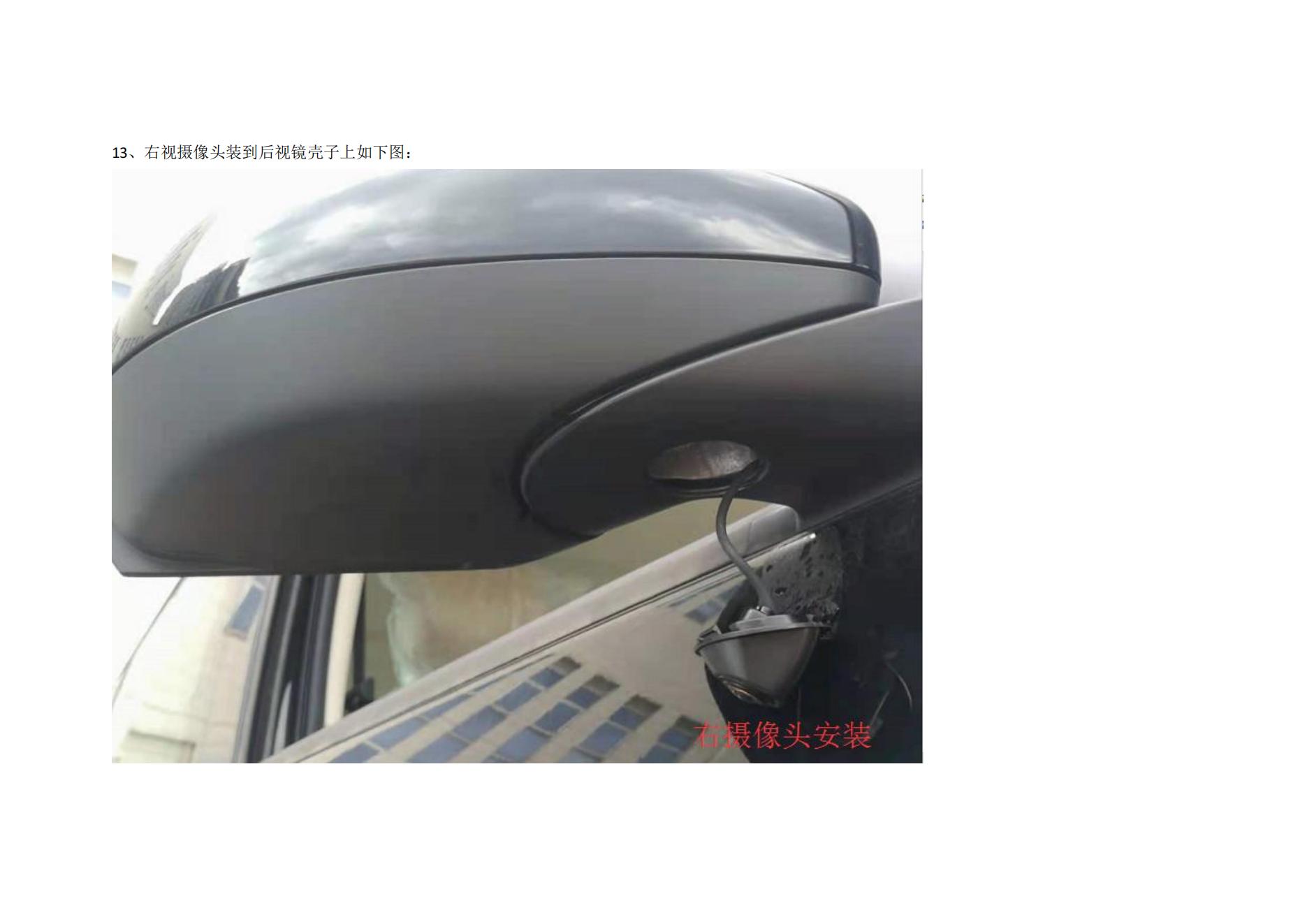

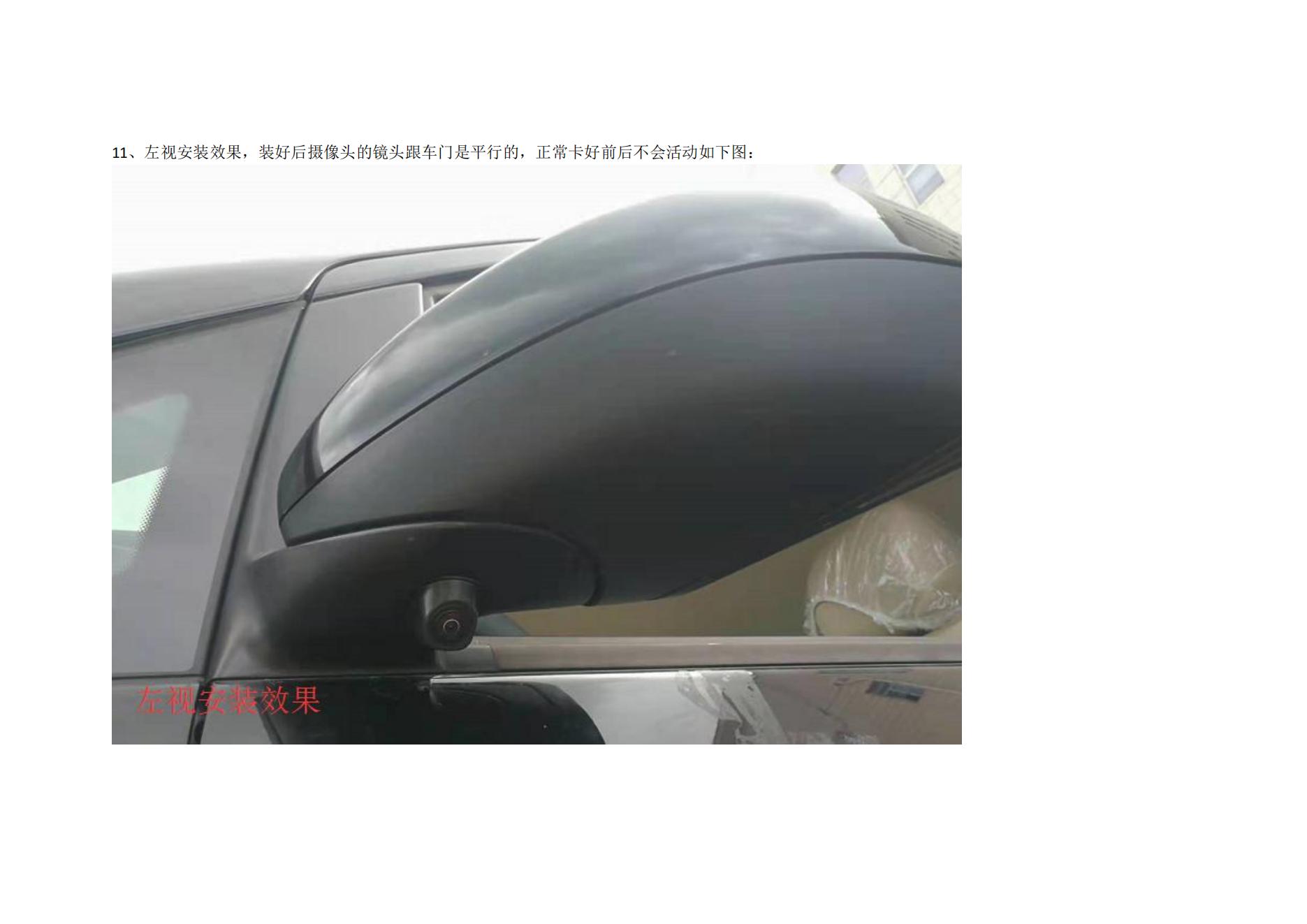

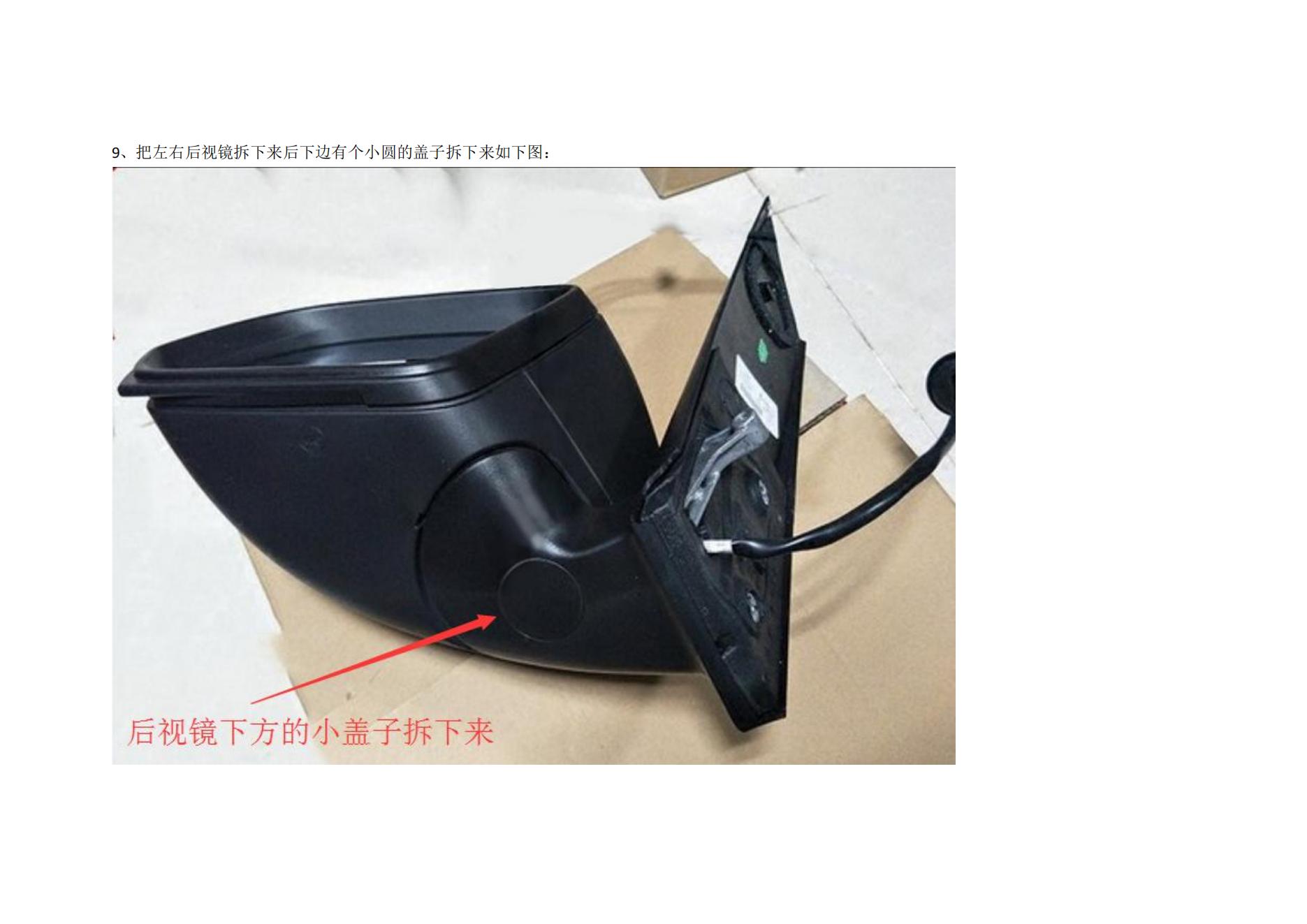

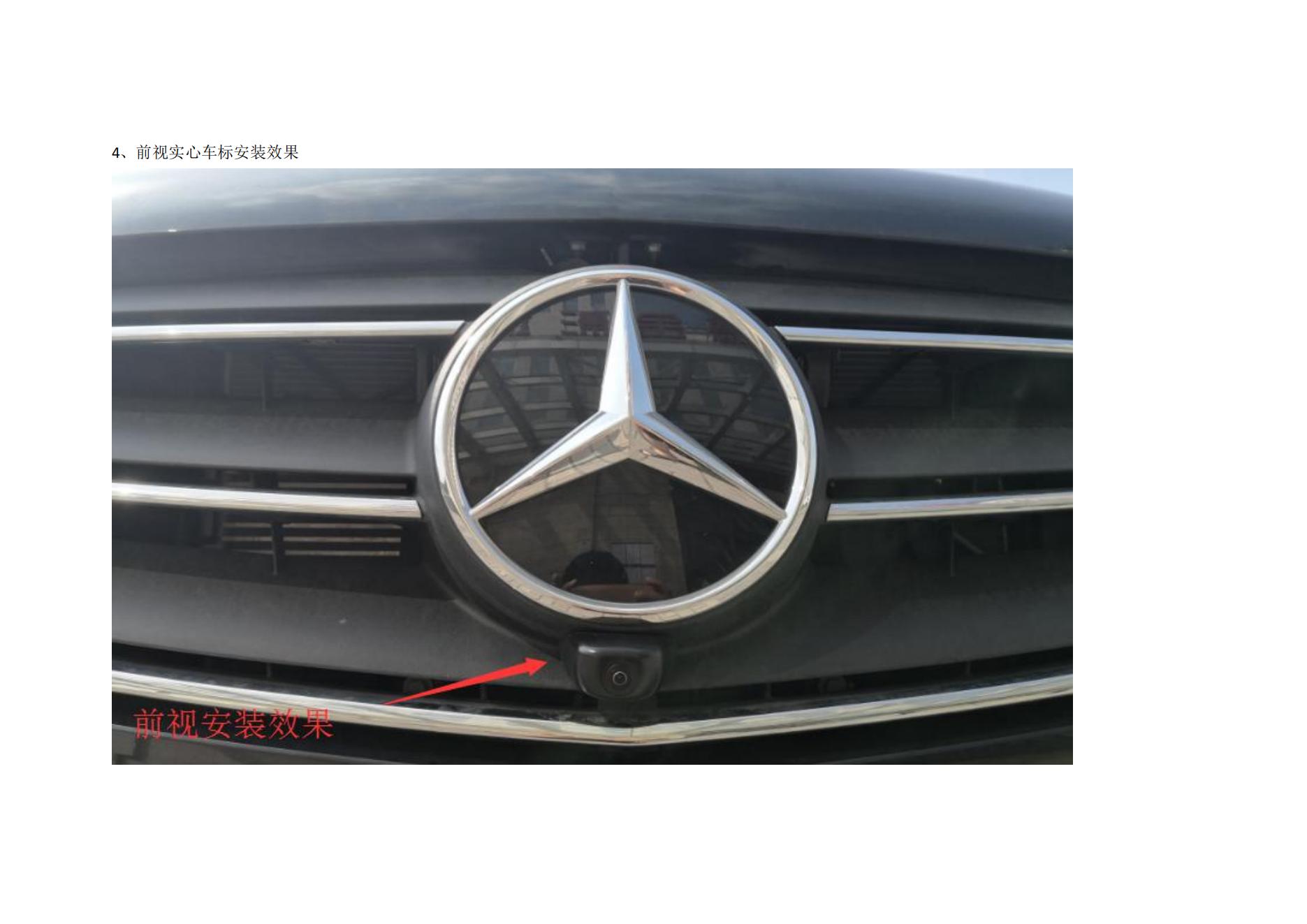

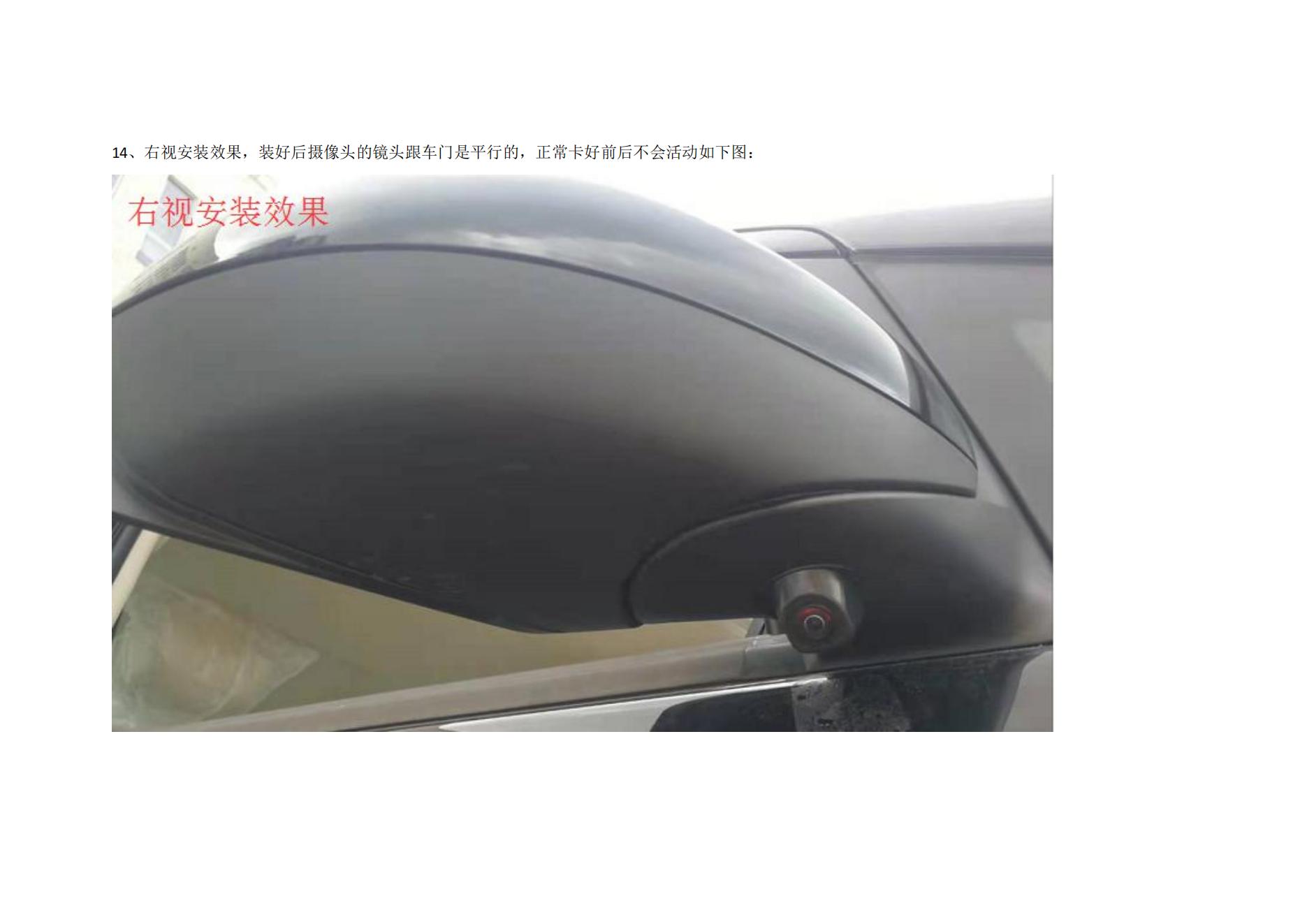

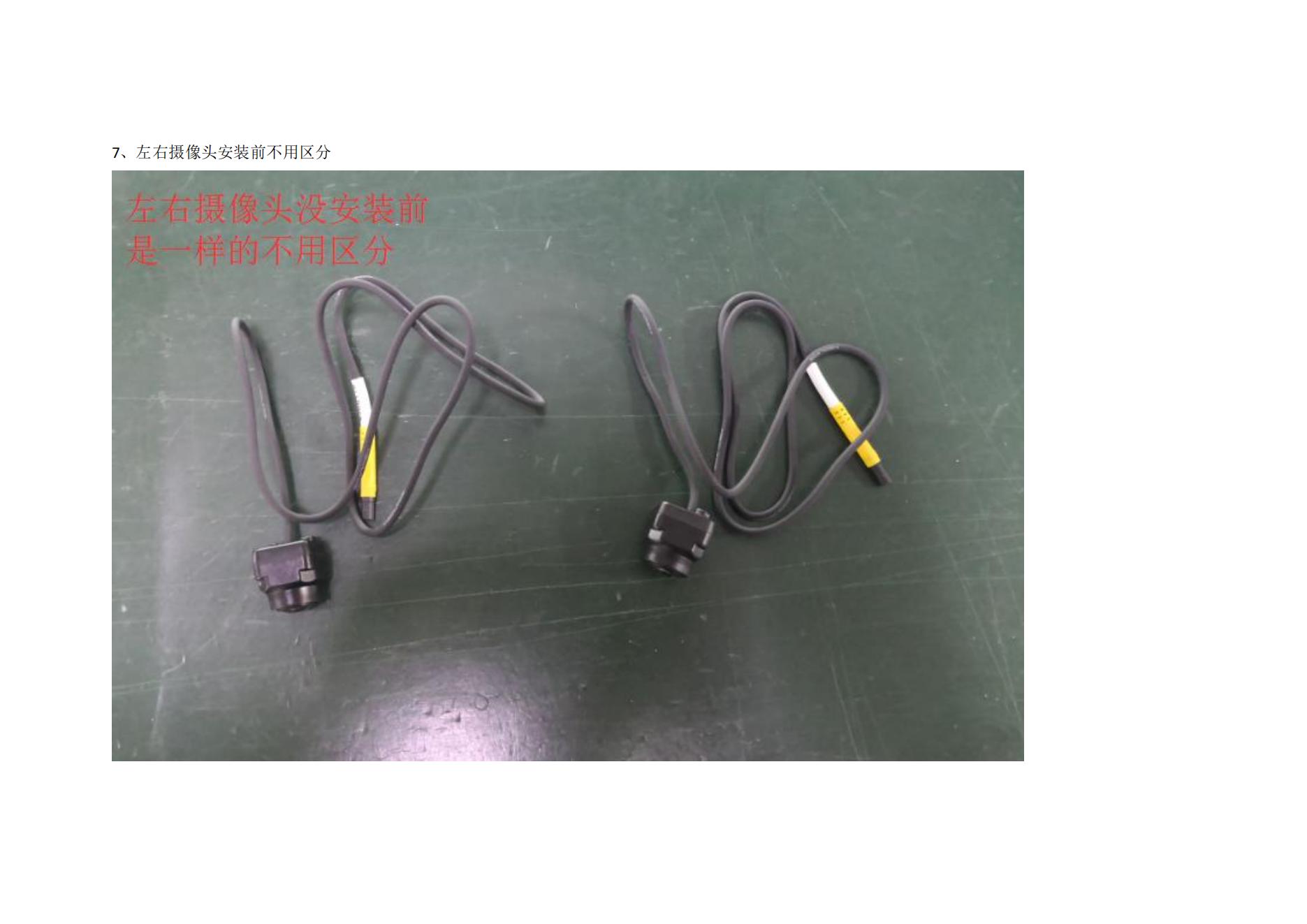

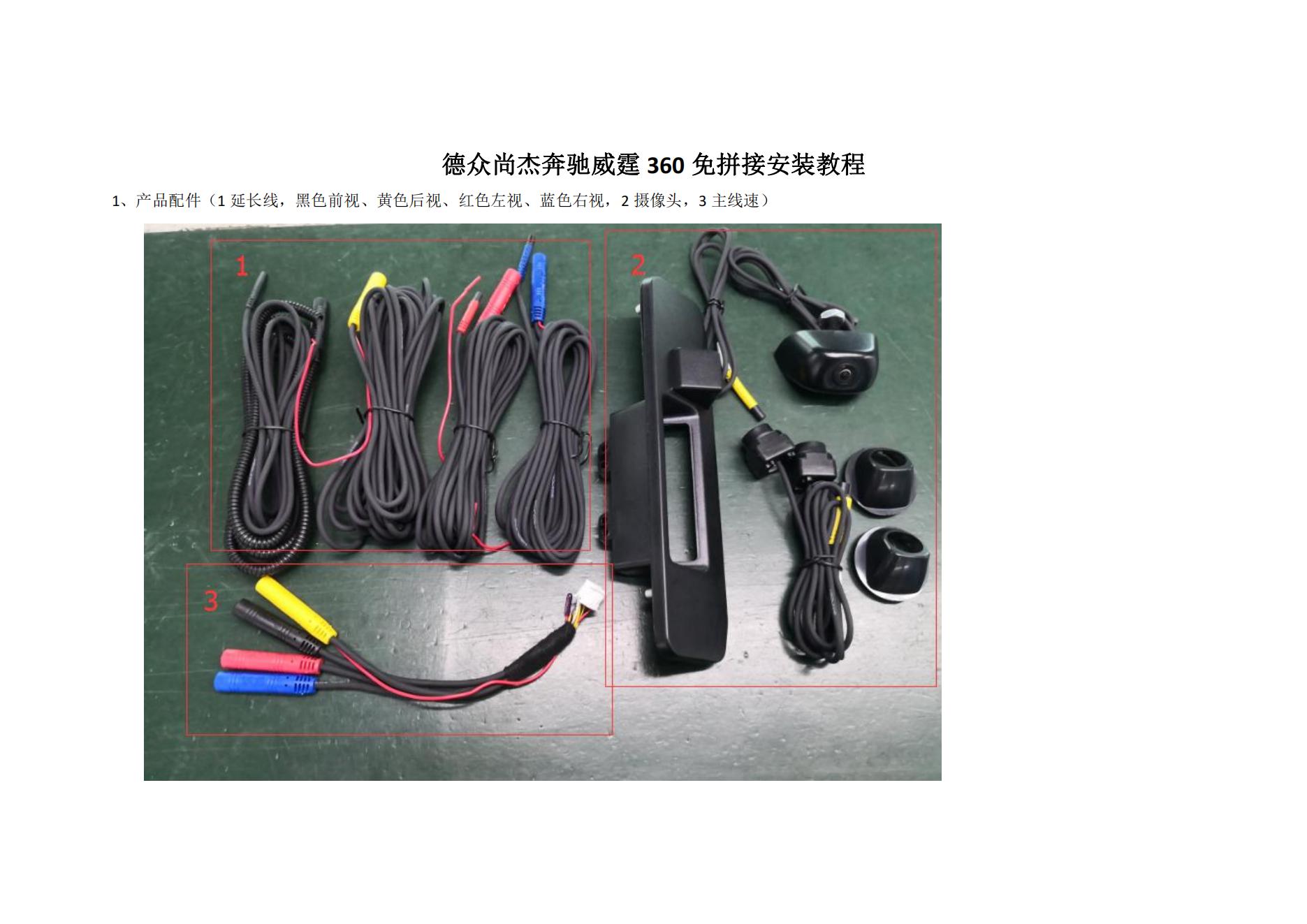

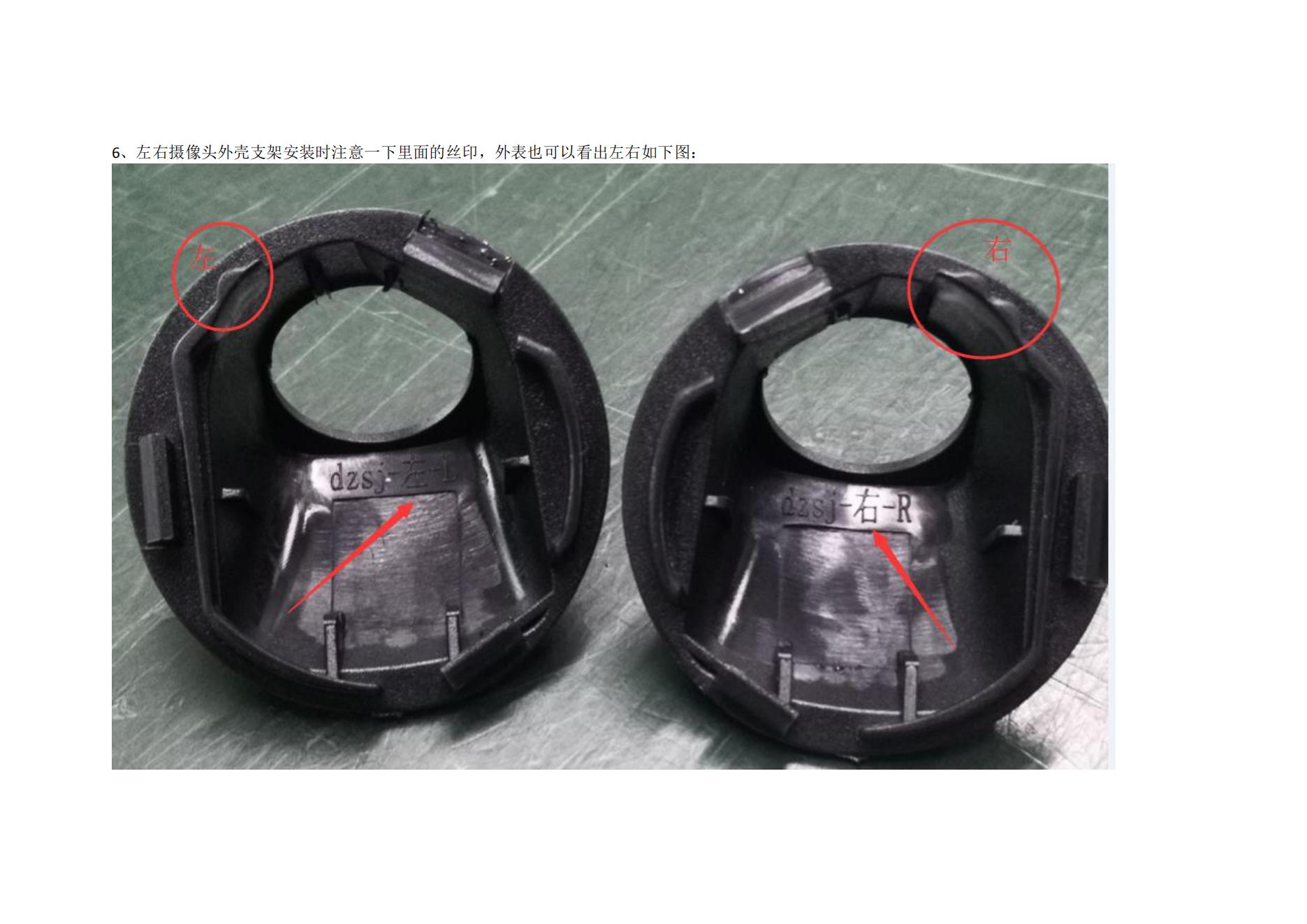

360調試設置

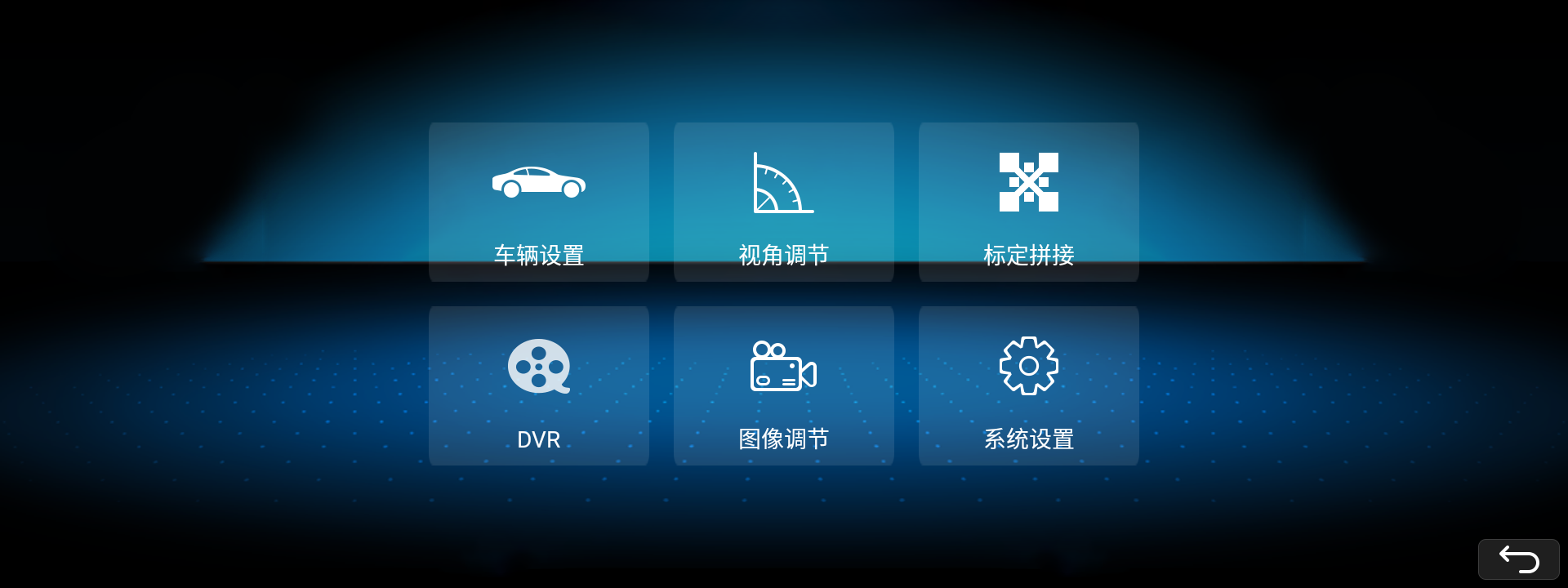

進360界面 左邊車模型點擊一下 進入360調試界面

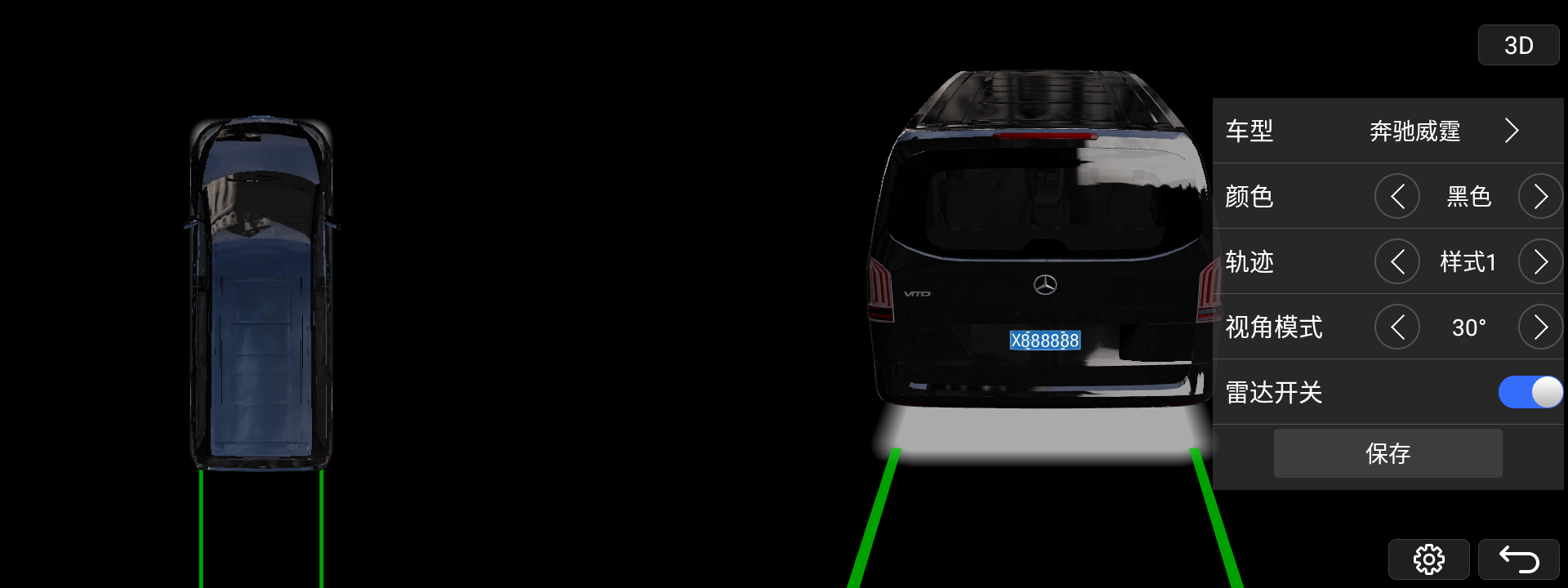

1. 車輛設置

（1）車型 可以選擇不同車型 比如奔馳威霆

（2）顏色 車模顏色可以選擇 比如黑色

（3）軌跡樣式 內置多種樣式 可以隨意選擇

（4）視角模式 可以選擇不同角度觀看車模

（5）倒車雷達 開關

（6）設置完 點擊保存

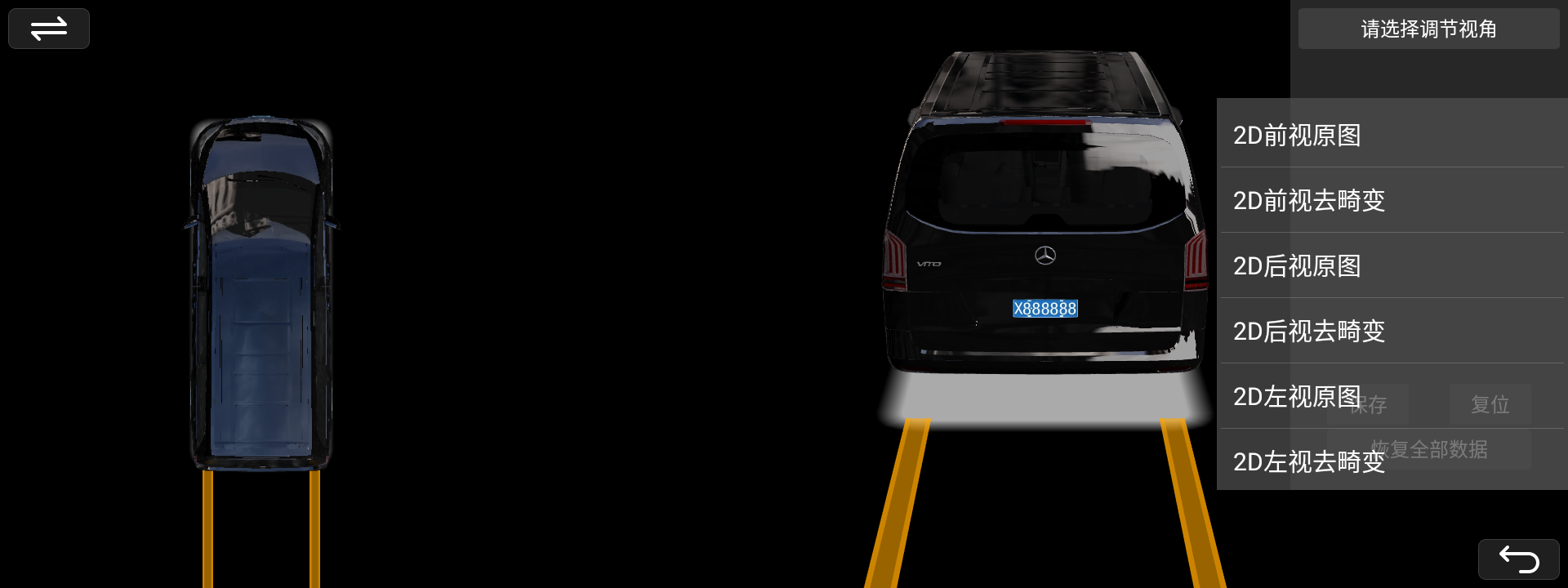

1. 視角調節

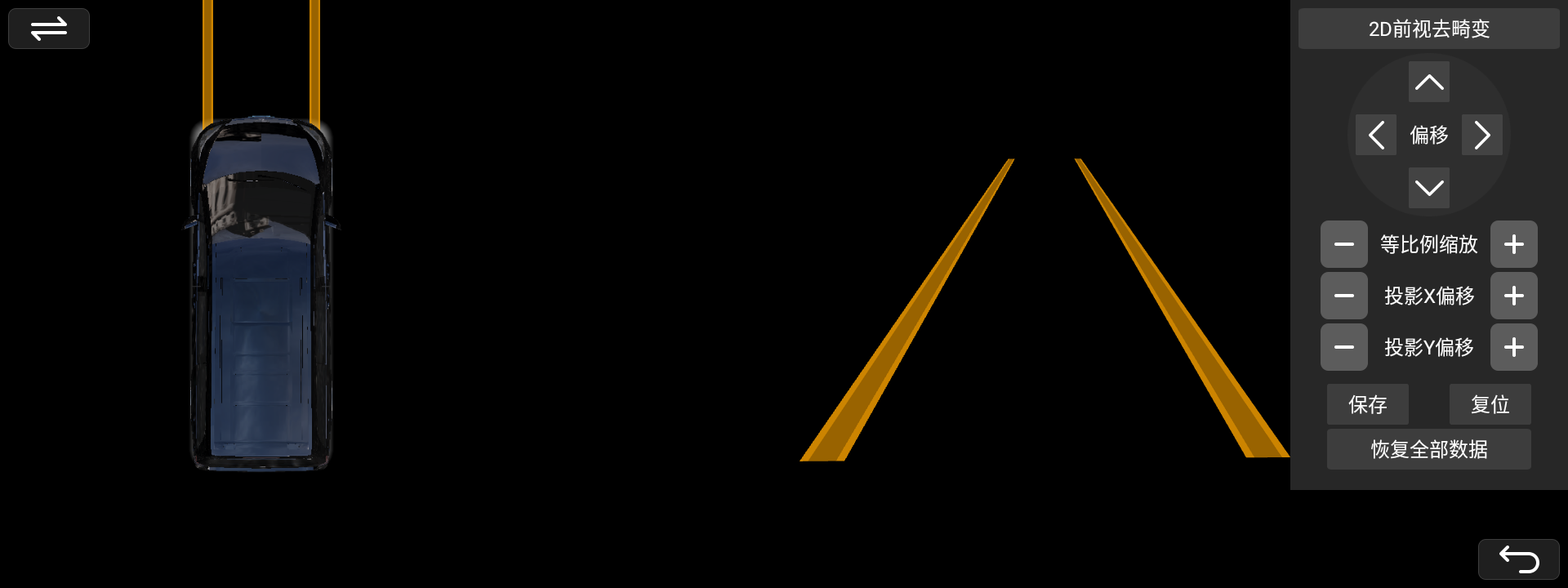

（1）可以選擇單視角查看 調節 去畸變

1. 標定拼接 密碼2691

（1）兩種方式 自動拼接 手動拼接

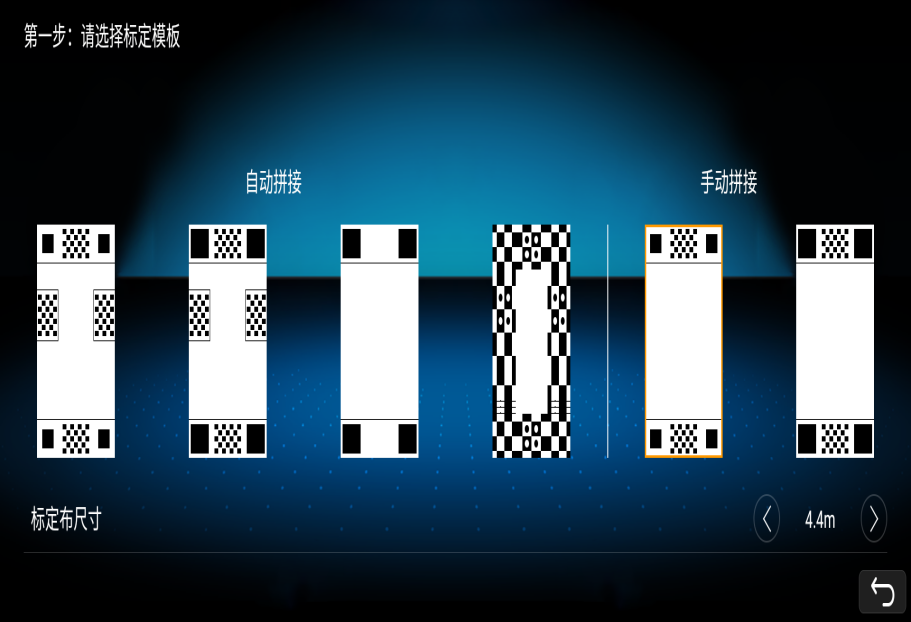

（2）第一步 選擇標定布（機器支持目前常見的標定布）

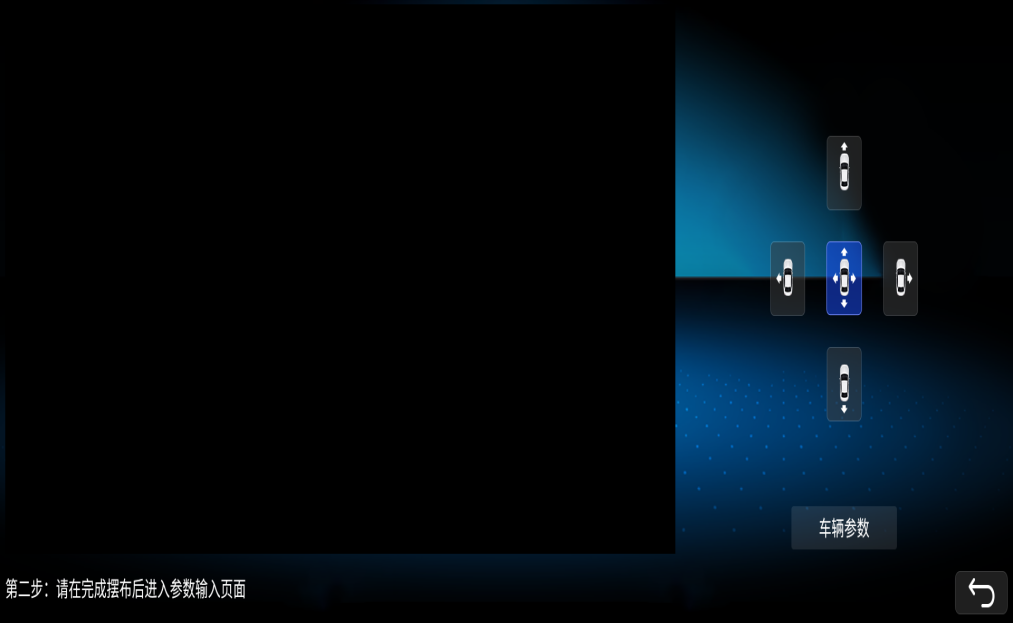

（3）第二步 把選擇的標定布擺好后 進入調節畫面

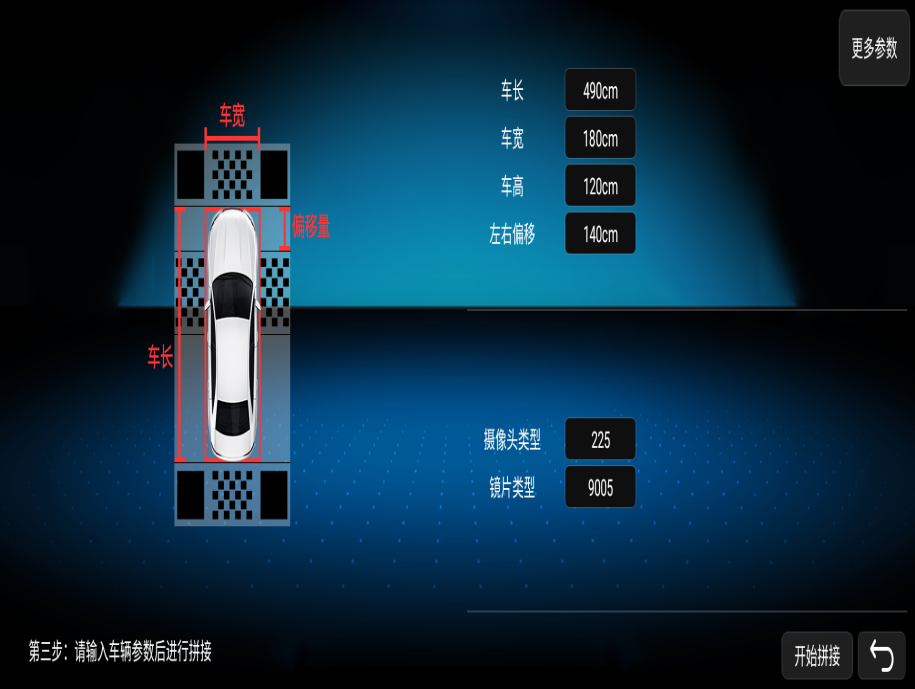

（4）第三步 進入車輛參數設置 設置完進行拼接

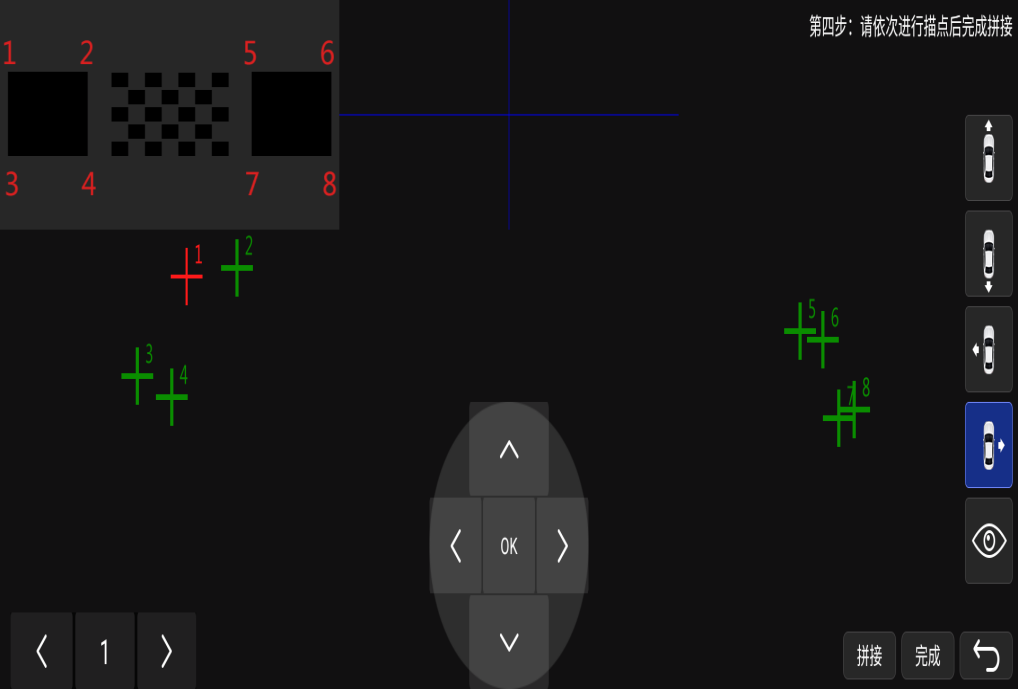

（5）第四步 進行苗點拼接 （自動拼接不需要苗點）

（6）第五步 全部苗點完 點擊拼接 就完成了

1. DVR

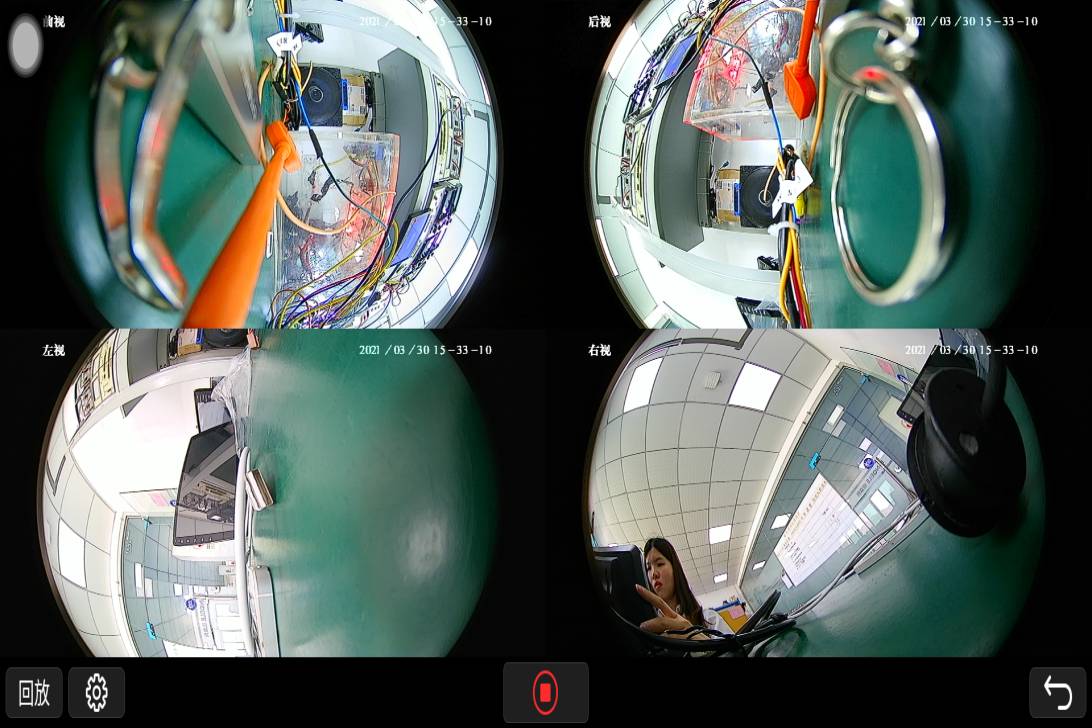

(1) 記錄儀可以查看4個畫面同時的錄像（U為選配，出貨不帶U盤）

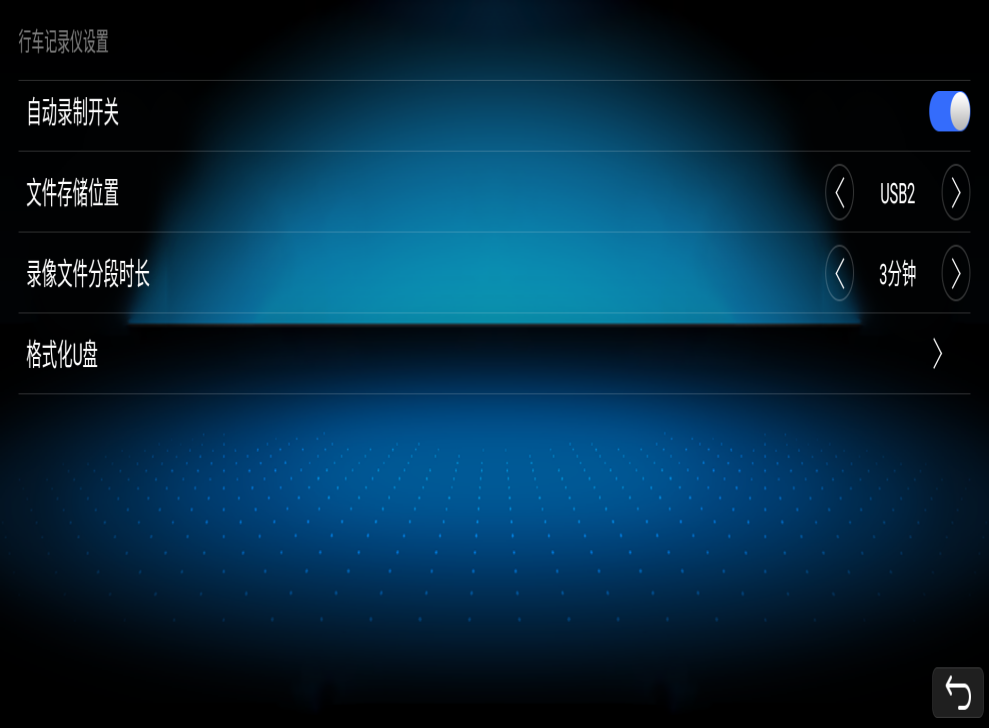

(2) 可以設置開機自動開啟錄像 錄像分段時長 存儲位置 格式化

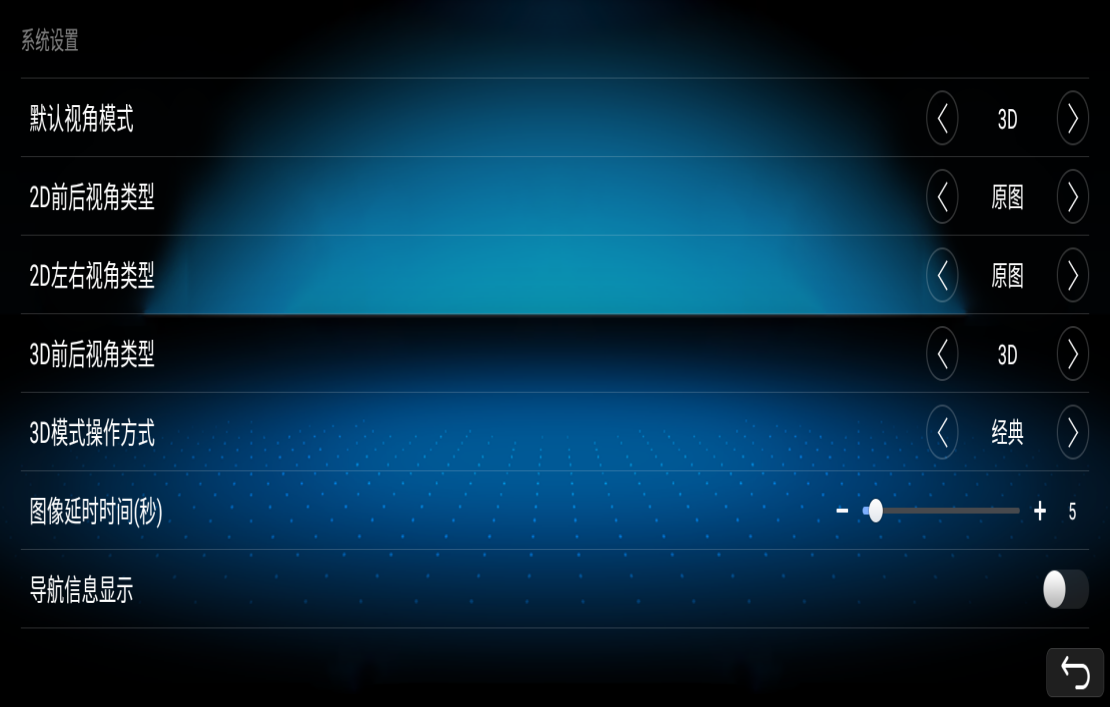

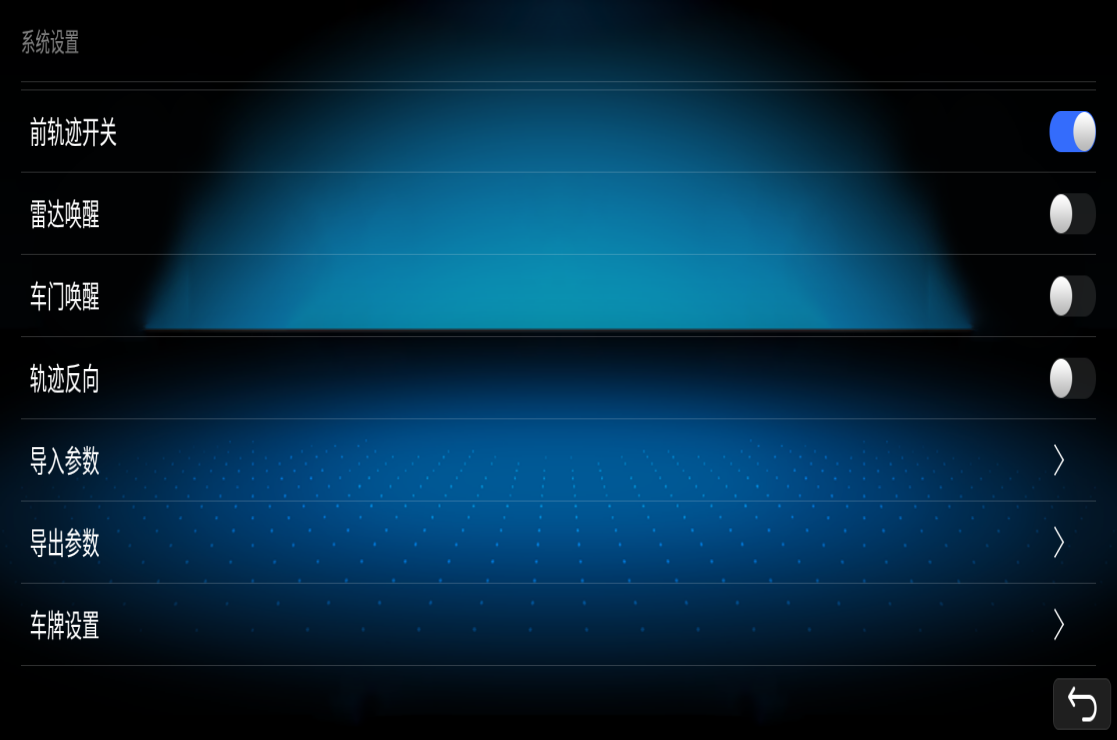

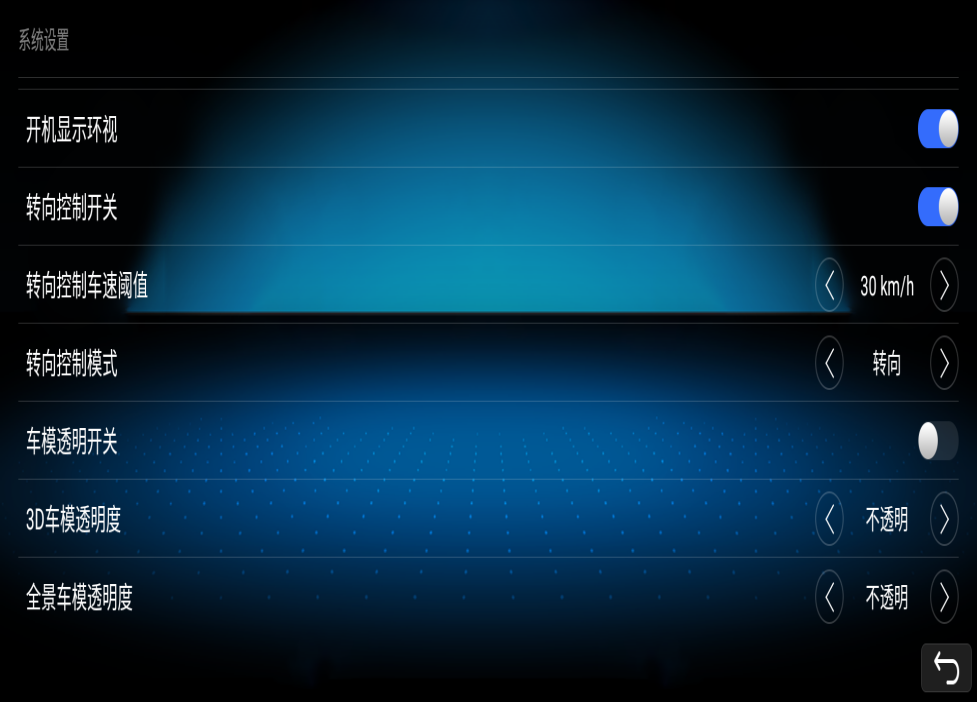

1. 系統設置

注意事項：

1、不開機---查看電源線是否連接正常，CAN線是否通到機器里面，按一下機器復位開關或者斷電重啟

2、無倒車影像（檢查倒車供電和視頻線是否接好）

3、GPS不定位，檢查天線位置是否安裝正確（正常情況下裝在儀表臺角落或者A柱上）

4、左右轉向不切換360畫面，確認車型是否設置正確或原車協議線插頭是否漏插?

方法：設置-工廠設置-密碼：2691-設置車型：DZ-威霆

4、上不了網

（1）機器不能帶電插卡帶電插卡后需要按一下復位開關后才可以正常上網

（2）檢查流量卡是否激活，在應用里面找到任車行（任車行只能用本公司配的物聯卡，其他卡不受管控）

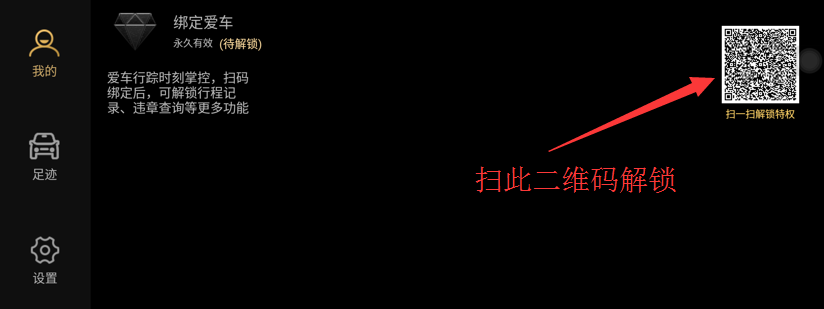

3）任車行點開后，左上角有個我的---點擊綁定愛車---免費解鎖

（4）點擊綁定愛車---免費解鎖，然后會彈出一個二維碼，掃碼綁定

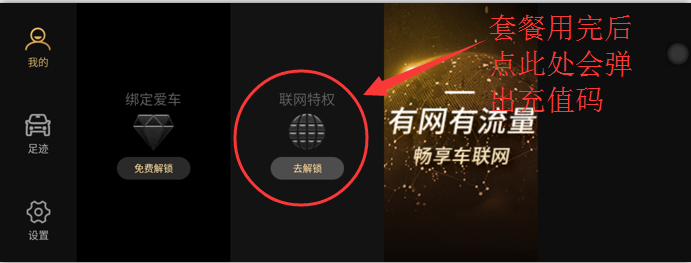

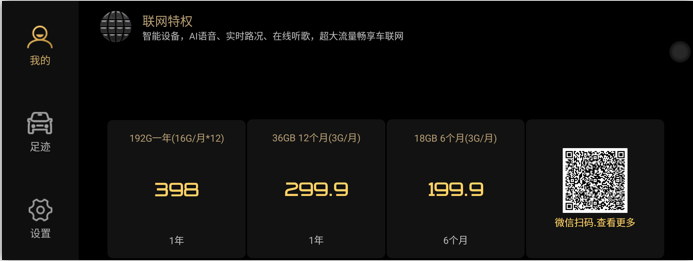

（5）贈送套餐用完之后需要自行充值---聯網特權點開后有充值碼（根據用戶的需求自行選擇合適的套餐）
